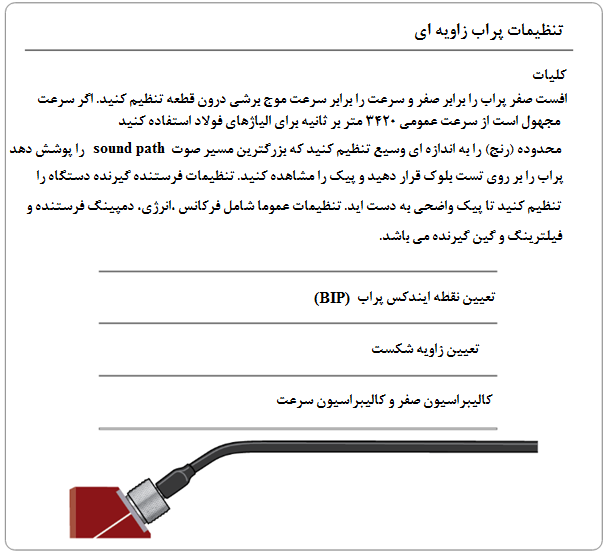

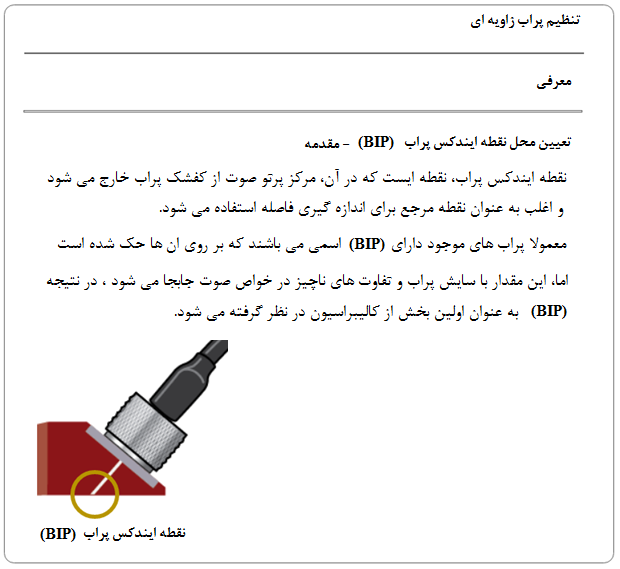

تنظیمات پراب زاویه ای

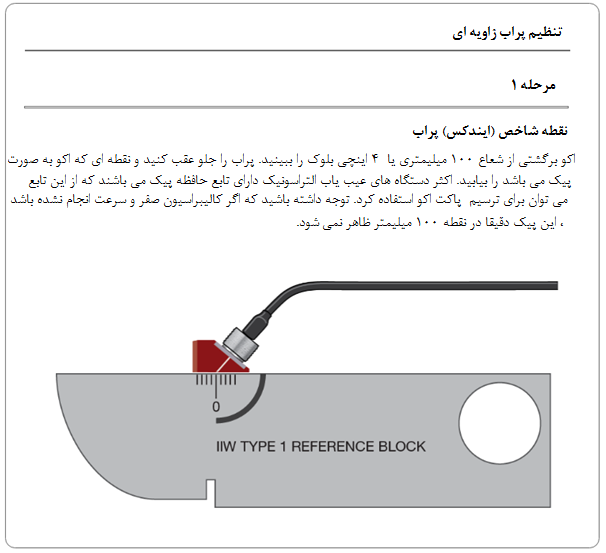

برای کالیبراسیون پراب زاویه ای التراسونیک به یک تست بلوک نیاز است که دارای دو مسیر صوتی (sound path) با طول معلوم باشد. معمولا از تست بلوک نوع ASTM E-164 یا IIW استفاده می شود، البته از استانداردهای دیگری مانند بلوک AWS DSC نیز می توان استفاده کرد. در اینجا از یک بلوک کالیبراسیون نوع 1 IIW استفاده شده است.

همانند سایر کالیبراسیون های پراب، این فرایند باید با استفاده از یک بلوک ساخته شده از همان جنس به عنوان قطعه آزمایش استفاده می شود. بلوک های کالیبراسیون پراب زاویه ای در انواع مختلفی از آلیاژهای فولاد و همچنین آلومینیوم و تیتانیوم در دسترس هستند.
